營業販售項目:

1. 背填灌漿材料(水泥、皂土、安定劑、水玻璃)

2. 加泥材(EZ-Polymer)

3. 皂土(一般皂土、灌漿用皂土、高黏度皂土)

4. 無公害藥液灌漿材料(MT)

5. 氣泡劑

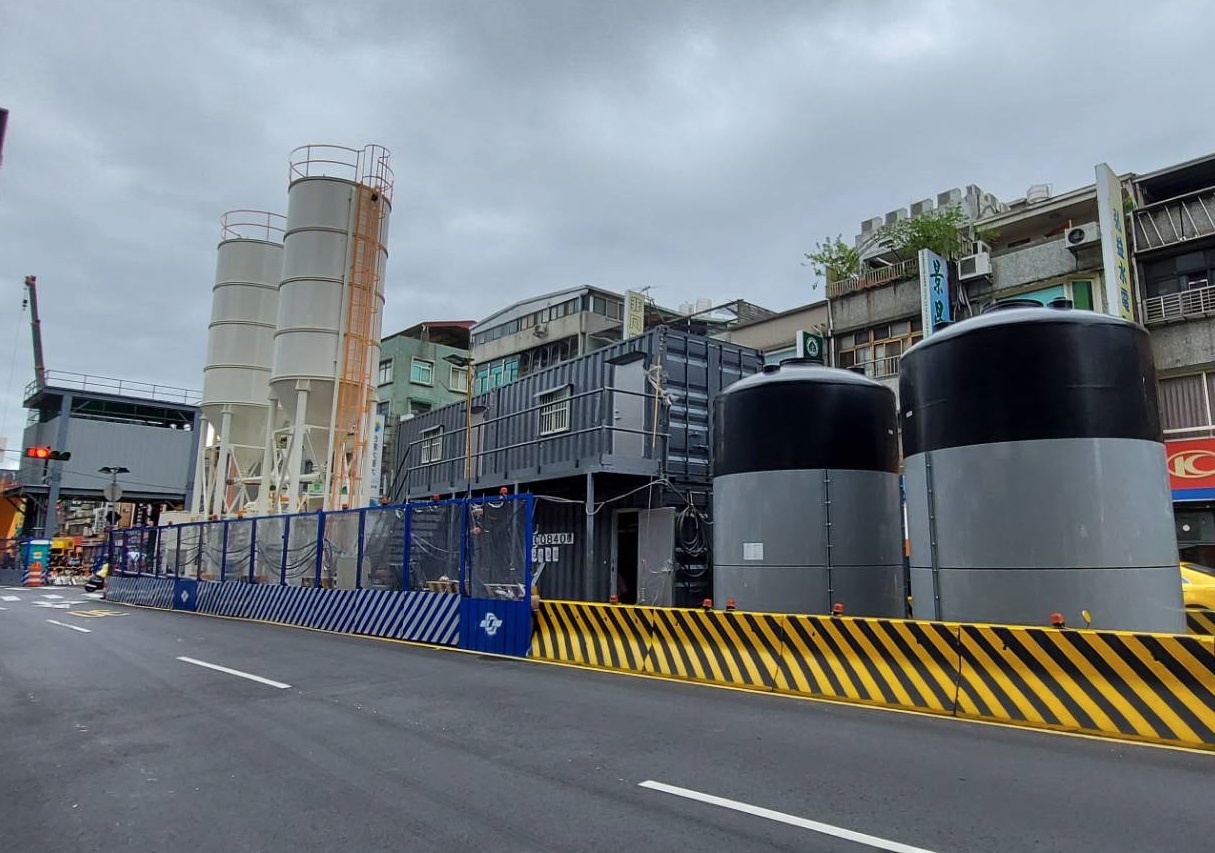

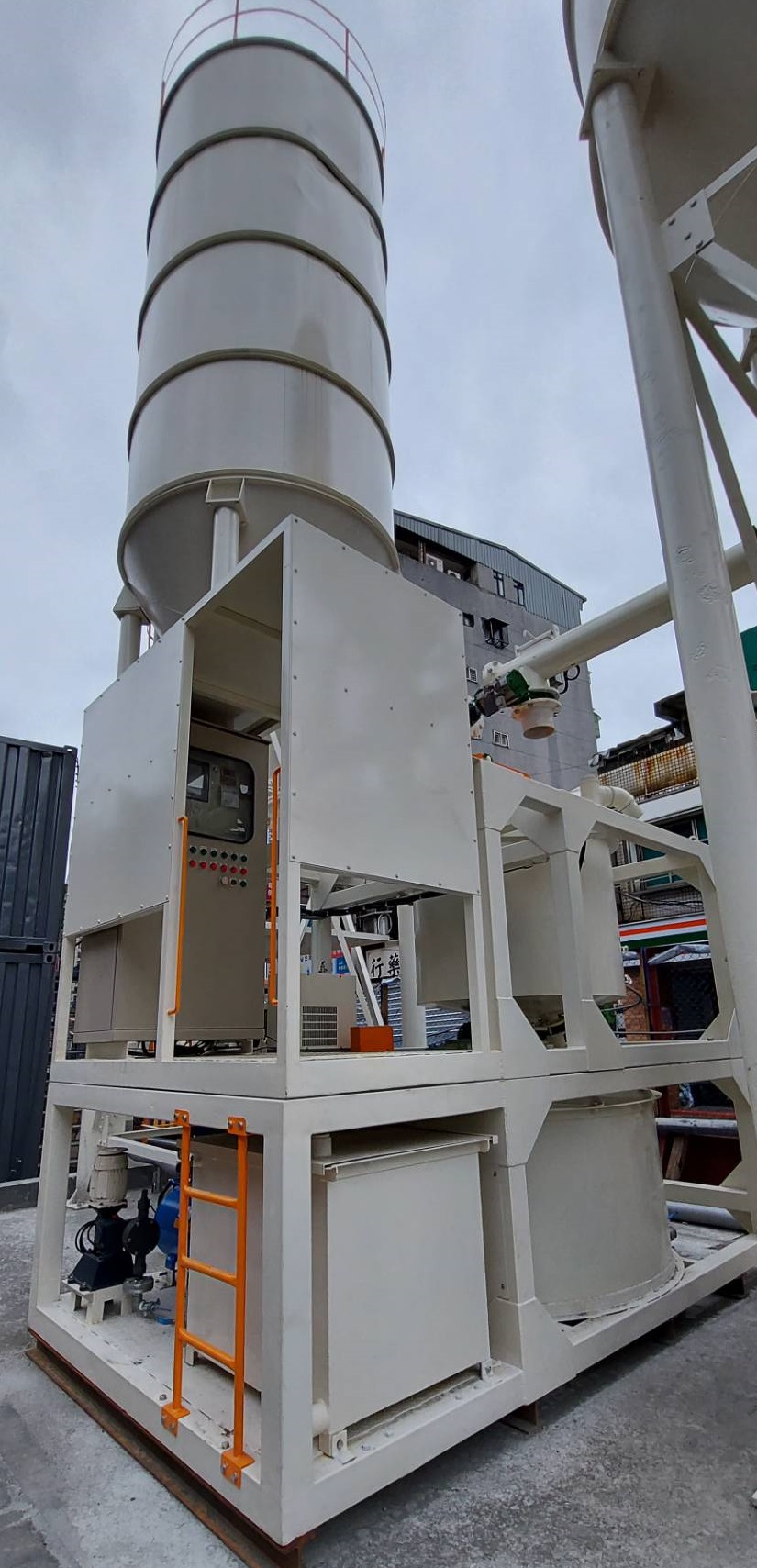

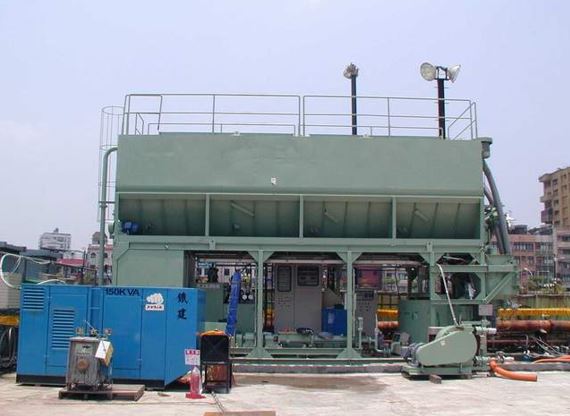

背填材料設備



---



背填灌漿材料



       伴隨潛盾掘進於潛盾機外徑和環片外徑之差空隙之產生，此空隙如不即時回填處理，恐會發生地盤沈陷，進而發生環片偏壓環片接縫產生漏水，所以掘進空隙發生後需迅速實施背填灌漿注入、充填。



背填灌漿注入之最大目的為：

• 防止地盤沈陷、鬆弛。
• 地盤與環片使之一體之構造，使之安定化。
• 環片之接縫處，防止螺栓孔等漏水。



       背填灌漿材料之選定為滿足上述目的，須充分考量土質條件，採用可塑狀固結劑測試注入後性能，能夠得到早期強度，促使地盤安定，將初期沈陷及經日沈陷之影響降到最小。

       可塑狀固結型背填注入材料是依據A液（水泥漿）、B液（急硬劑）之反應生成，而可塑狀固結型背填注入材料組合有數種類，配比一應照各工地需求提整滿足以下條件。

• 一般膠凝時間約8~15秒，(依照工地需求調整配比)
• 安定劑應依照施工長度調整適當配比
• 配比應依照施工規範所要求『單軸抗壓強度』調整水泥數量

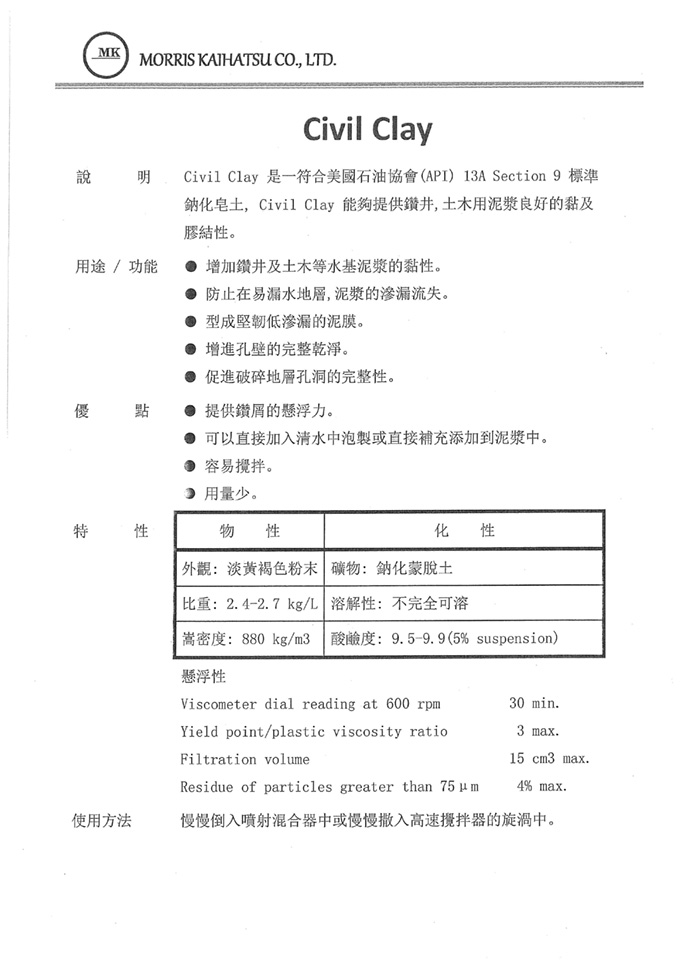

背填用皂土說明



安定劑說明

       安定劑與背填灌漿材料A液混合後，藉由分子力的影響，使水泥硬化時間延長，因此可提高A液材料在輸送上的工作性，減少拆修輸送管的時間成本。

安定劑應具備的特性:

1. 延長水泥凝結的時間
2. 使水泥漿液容易輸送
3. 於溶解拌合
4. 採用環保材料無環境汙染



---



加泥材 (EZ-Polymer)



潛盾掘進時注入數量配比參考:

1. 將水依照1m³比1.5~5kg EZ-Polymer之比例混和並充分攪拌。
2. 在掘進時以約30％注入率進行注入；但因各工地場址地層狀況、掘進長度、掘進機樣式及排泥方法不盡相同；故現場採用配比仍以試拌成果配合掘進排泥、掘進相關數據狀況綜合評估調整。

加泥材建議配比如下表:

Approximate Amounts of EZ-POLYMER Added to Drilling Fluid System 鑽井液系統中添加的 EZ-POLYMER 數量
Drilling Application/ Desired Property 鑽井應用 / 所需屬性	Quarts/100gal 夸脫/ 100加侖	Pints/bbl 品脫/桶	Liters/m³ 公升/立方米
Added to fresh water (To formulate a clay-free drilling fluid) 添加到淡水中（調配無黏土的鑽井液）
•To stabilize reactive clay and shale 穩定反應性粘土和頁岩	0.5-2.0	0.5-1.75	1.25-5.0
•To retard rod vibration, reduce torque and pumping pressure 抑制鑽桿振動，降低扭矩和泵送壓力	1.2-2.0	1.1-1.75	2.5-5.0
Added to QUIK-GEL or BORE-GEL drilling fluids 已添加到 QUIK-GEL 或 BORE-GEL 鑽井液中
•To retard reactive shale and clay and enhance lubricity  抑制活性頁岩和粘土並增強潤滑性	0.5-1.0	0.5-1.0	1.25-2.5
Added to injection liquid in air/foam drilling applications 在空氣 / 泡沫鑽井應用中添加到注射液中
•To improve foam performance and hole condition 改善泡沫性能和孔條件	0.5-1.0	0.5-1.0	1.25-2.5



---

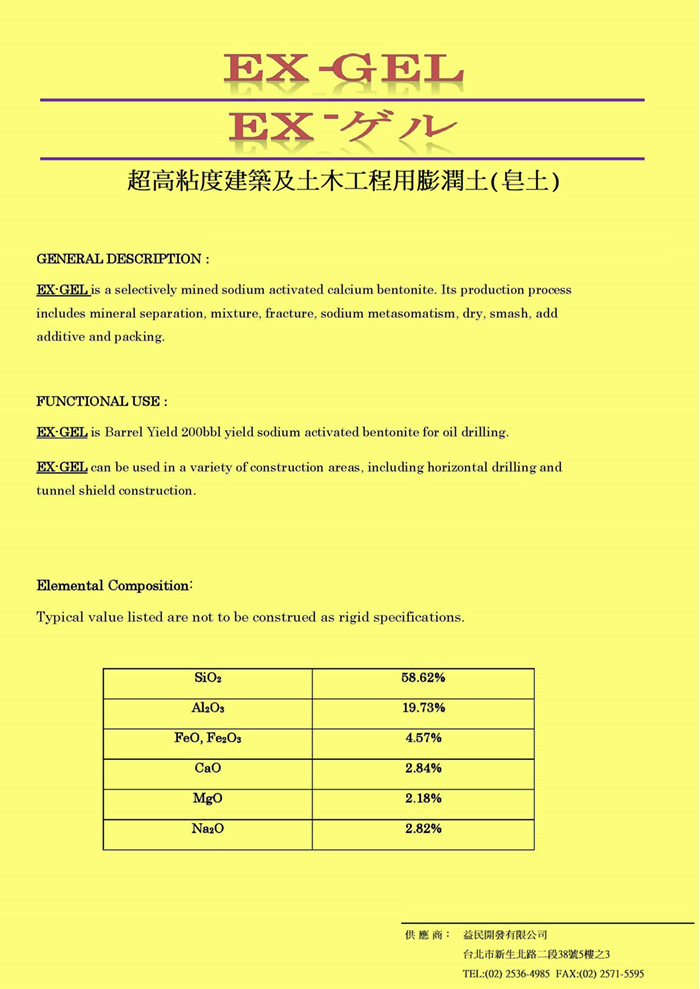

高黏度皂土(用於特殊黏土)



       特殊黏土（可塑性黏土）灌注工法是由潛盾機內，向外填充特殊黏土於鑽掘之地層中，進行急曲線施工時，亦有採用特殊黏土作為超挖部分的填充物，藉以安定地層來抑制對地面的影響。

       本工法的特徵，就是藉由特殊粘土與水玻璃混和，形成可塑狀（類似布丁的狀態）的物質，在保有流動性的同時，又不會固結。也就是說，由潛盾機自機內灌注特殊粘土，可及早填充會造成地表沉陷的鑽掘間隙，且填充物本身不會凝固，所以不會影響到後續的背填灌漿工作。

       另外，採用本工法後潛盾機四周會充滿了可塑性的粘土，可大幅減低潛盾機在掘進時，與周邊地層所產生的摩擦，減低對地盤的影響，特殊黏土亦可作為土倉回填及建物保護用灌漿材料。

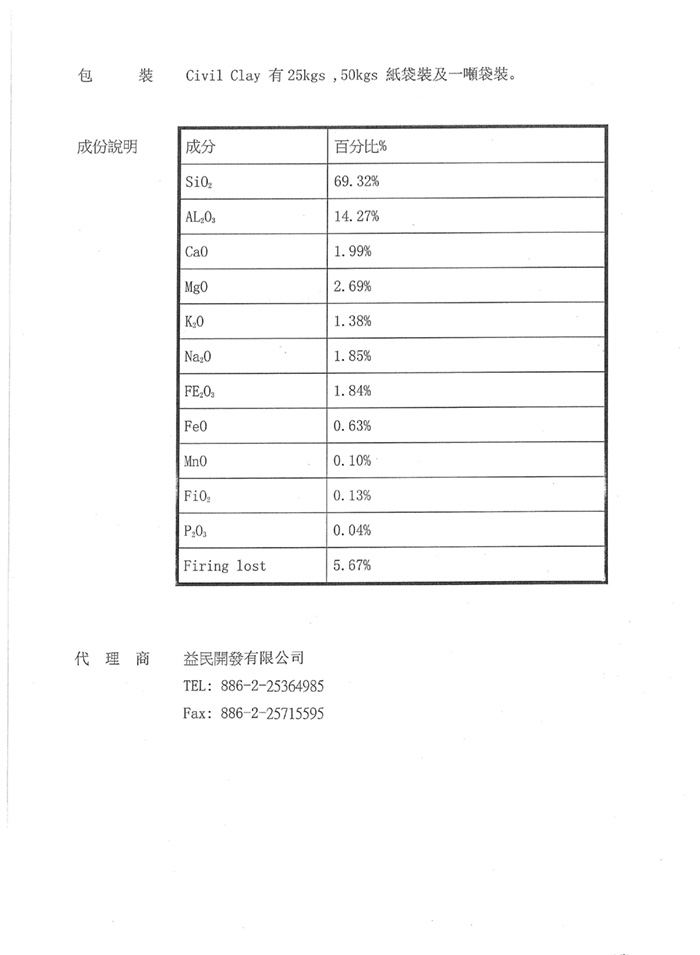

用於特殊黏土之皂土



---

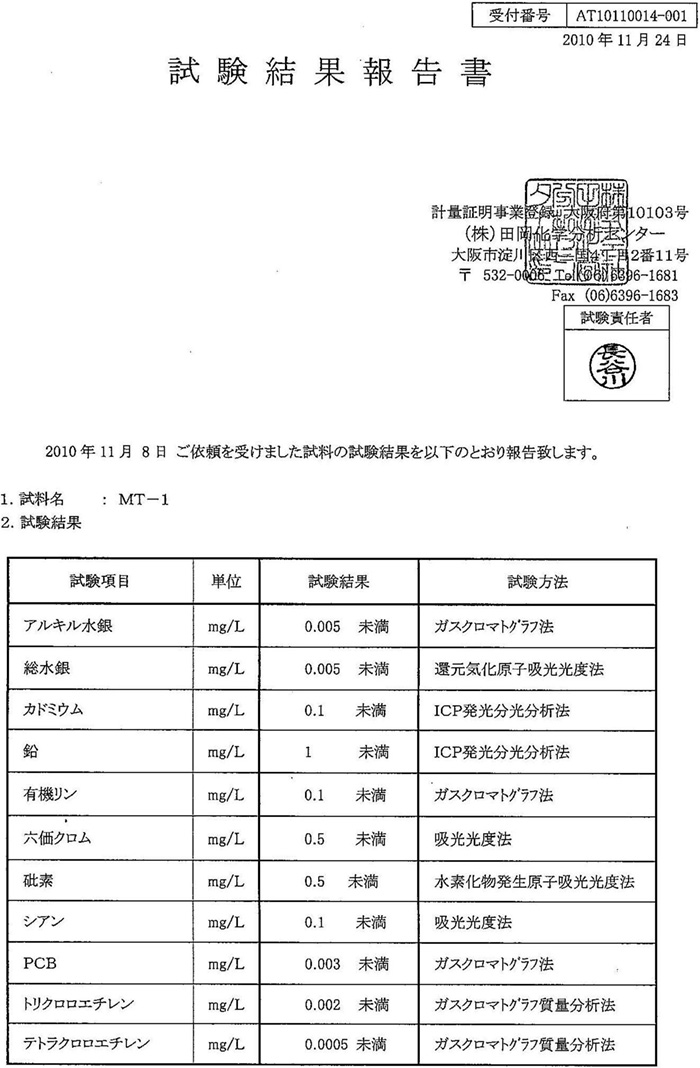

無公害藥液灌漿材料(MT)



       「藥液灌漿工法」是將藥液注入地盤，藉由藥液使地盤固化、減少地盤的透水性、增加地盤黏著力之工法。

       土木工程中防止湧水、漏水使地盤安定強化之安全施工「藥液灌漿工法」，在進行隧道、地下鐵、上下水道等工程時為不可或缺之工法、本「藥液灌漿工法」於近年來其施工法的改良及藥液的“無公害化”漸漸被業界所要求。

       水玻璃系溶液型土質安定劑「ＭＴ系列」在日本的建設工程及台灣公共工程中擁有多種實績，廣受好評，其藥液之優良的作業性、經濟性及安全性定能對土木建設業界之發展有所貢獻。

MT-１之特長：
1) 在瞬結的硬化時間即可獲得安定。
2) 膠化體利於灌漿環塞的發揮，提高效果及強度。
3) 良好的快速止水效果。
4) 硬化劑的溶解性優良。
5) 不含有任何屬於毒物及劇毒物的成分。

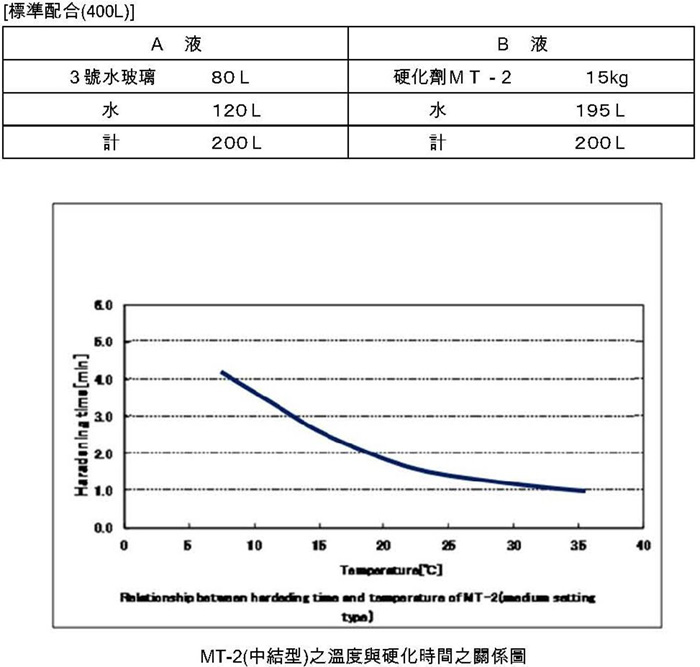

MT-2之特長：
1) 中結的硬化時間可以獲得安定。
2) 由於地盤滲透性良好，可發揮優良的止水效果。
3) 硬化劑的溶解性優良。
4) 不含有任何屬於毒物及劇毒物成分。

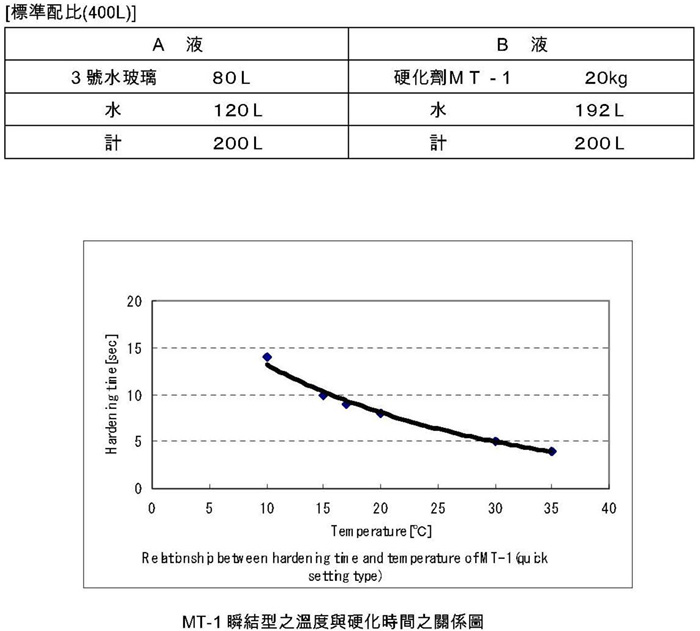

凝結時間：



MT-1 [瞬結型] 4 ~ 10 秒







MT-2 [中結型] 1 ~ 4 分鐘







包裝：

MT-1：20 kg 袋裝
MT-2：15 kg 袋裝
3 號水玻璃：槽車或桶裝
